RESISTENCIA ELÉCTRICA

Es la oposición al paso de la corriente eléctrica que presenta un cuerpo.

La unidad de medida de la resistencia es el ohmio (Ω) y se simboliza mediante la letra R.



Ohmio es la resistencia que ofrece
una columna de mercurio de 106,3cm


de longitud y 1 mm2 de sección al paso

de la corriente. [1]

Los conductores eléctricos como el cobre o el aluminio presentan una resistencia muy pequeña, mientras que materiales como el caucho, la cerámica y el plástico son usados como aislantes debido a que tienen una resistencia muy grande y no permiten el paso de la corriente eléctrica.

Según sea la composición atómica de un material, tendrá mas o menos electrones en la subcapa mas alejada de su núcleo a estos electrones se les llama electrones de valencia, los materiales con dos o menos electrones de valencia son conductores eléctricos, los que tienen cuatro son semiconductores y los que tienen mas de cuatro son aislante eléctricos.

La resistencia depende de factores como el tipo de material, la longitud, el área y la temperatura.

Dependiendo del tipo de material puede haber mayor o menor resistencia, por ejemplo el cobre, un conductor eléctrico tiene muy poca resistencia; por el contrario el caucho, un aislante tiene una alta resistencia eléctrica.

Mientras mayor sea la longitud del material mayor será su resistencia.

La resistencia es inversamente proporcional al área, a mayor área menor resistencia y viceversa.

Por lo general la resistencia de los metales aumenta al aumentar la temperatura, por el contrario los semiconductores reducen su resistencia al aumentar la temperatura.

El inverso de la resistencia se llama conductancia y esta representado por la letra G su unidad es el siemens (s).

G=1/R

G: conductancia.
R: resistencia.



RESISTIVIDAD

La resistividad es la resistencia específica de un material, es la resistencia de una muestra de material de 1 mm2 de área transversal y un metro de longitud.

Los conductores eléctricos tienen muy poca resistividad a continuación se detallan algunos:

-       Cobre: 0,0172 Ω*mm2/m
-       Aluminio: 0,028 Ω*mm2/m
-       Acero: 0,1 a 0,15 Ω*mm2/m
-       Oro: 0,023 Ω*mm2/m
-       Plata: 0,016 Ω*mm2/m

La resistividad se simboliza mediante la letra rho (ρ) sus unidades son Ω*mm2/m. La resistencia de un material se puede calcular mediante la siguiente formula:

R = ρ*L/A

R: resistencia del material.
ρ: resistividad del material.
L: longitud del material.
A: área del material.

Ejemplo:

- Determinar la resistencia de un conductor de cobre de 4km de longitud y      5mm2 de área.

R = ρ*L/A

La resistividad del cobre es 0,0172 Ω*mm2/m, los cálculos se deben hacer en metros y 4km equivalen a 4000m:

R = 0,0172 Ω*mm2/m *4000m/5 mm2

R = 13,76 Ω


El inverso de la resistividad se llama conductividad se representa mediante la letra sigma (σ) sus unidades son m/Ω*mm2.

σ=1/ρ

σ: Conductividad.
ρ: Resistividad.








Resistores de hilo o bobinados

Están formadas por una base de material aislante sobre la cual se encuentra un hilo de alambre cuya resistividad depende de la potencia y de la resistencia deseada, tienen un recubrimiento en un material aislante sobre el cual se encuentra inscrito su valor ohmico y su potencia.


Resistores químicos

Están hechas a base de carbón pulverizado combinado con sustancias aglomerantes, estos resistores son muy pequeños por lo que su valor ohmico se determina mediante un código de colores de cuatro bandas; existen algunas resistencias de precisión que tienen una quinta banda.



“Podemos ver que la resistencia de la izquierda tiene los colores amarillo-violeta-naranja-oro (hemos intentado que los colores queden representados lo mejor posible en el dibujo), de forma que según la tabla de abajo podríamos decir que tiene un valor de: 4-7-3ceros, con una tolerancia del 5%, o sea, 47000 Ω ó 47 KΩ. La tolerancia indica que el valor real estará entre 44650 Ω y 49350 Ω (47 KΩ±5%).
La resistencia de la derecha, por su parte, tiene una banda más de color y es que se trata de una resistencia de precisión. Esto además es corroborado por el color de la banda de tolerancia, que al ser de color rojo indica que es una resistencia del 2%. Éstas tienen tres cifras significativas (al contrario que las anteriores, que tenían 2) y los colores son marrón-verde-amarillo-naranja, de forma que según la tabla de abajo podríamos decir que tiene un valor de: 1-5-4-4ceros, con una tolerancia del 2%, o sea, 1540000 Ω ó 1540 KΩ ó 1.54 MΩ. La tolerancia indica que el valor real estará entre 1509.2 KΩ y 1570.8 KΩ (1.54 MΩ±2%).” `[2]




Colores
Banda1
Banda2
Banda3
multiplicador
tolerancia
Plata
-
-
-
10-2
10%
oro
-
-
-
10-1
5%
Negro
0
0
0
100
-
Café
1
1
1
101
1%
Rojo
2
2
2
102
2%
Naranja
3
3
3
103
-
Amarillo
4
4
4
104
-
Verde
5
5
5
105
0,5%
Azul
6
6
6
106
-
Violeta
7
7
7
107
-
Gris
8
8
8
108
-
Blanco
9
9
9
109
-
Ninguno
-
-
-
-
20%



Resistencias variables

Reóstatos: Resistencias variables usadas para controlar corriente.

Potenciómetros: Resistencias variables usadas para controlar voltaje.

Termistores: PTC: coeficiente positivo de calor, al aumentar la temperatura aumenta la   resistencia.
                        NTC: Coeficiente negativo de calor, al aumentar la temperatura disminuye la resistencia.

Fotorresistencias: es un tipo de resistencia que disminuye con el aumento de la luz.


[1] toria y tegnologia fundamentales - FLOWER LEYVA, Luis pag. 17
[2]www.profesormolina.com.ar

INSTRUMENTOS DE MEDIDA

GALVANOMETRO


Un galvanómetro es un instrumento que se usa para detectar y medir la corriente eléctrica. Se trata de un transductor analógico electromecánico que produce una deformación de rotación en una aguja o puntero en respuesta a la corriente eléctrica que fluye a través de su bobina.

Un transductor es un dispositivo capaz de transformar o convertir un determinado tipo de energía de entrada, en otra de diferente a la salida.

Es la base de la construcción de la mayoría de los aparatos de medida


Tipos de galvanómetros

Según el mecanismo interno, los galvanómetros pueden ser de imán móvil o de cuadro móvil.

Imán Móvil

En un galvanómetro de imán móvil la aguja indicadora está asociada a un imán que se encuentra situado en el interior de una bobina por la que circula la corriente que tratamos de medir y que crea un campo magnético que, dependiendo del sentido de la misma, produce una atracción o repulsión del imán proporcional a la intensidad de dicha corriente.



Cuadro Móvil
En el galvanómetro de cuadro móvil ó bobina móvil, el efecto es similar, difiriendo únicamente en que en este caso la aguja indicadora está asociada a una pequeña bobina, por la que circula la corriente a medir y que se encuentra en el seno del campo magnético producido por un imán fijo.









AMPERIMETRO

Un amperímetro es un instrumento que sirve para medir la intensidad de corriente que está circulando por un circuito eléctrico.

Si hablamos en términos básicos, el amperímetro es un simple galvanómetro (instrumento para detectar pequeñas cantidades de corriente) con una resistencia en paralelo, llamada shunt. Disponiendo de una gama de resistencias shunt, podemos disponer de un amperímetro con varios rangos o intervalos de medición. Los amperímetros tienen una resistencia interna muy pequeña, por debajo de 1ohmio, con la finalidad de que su presencia no disminuya la corriente a medir cuando se conecta a un circuito eléctrico.

El aparato descrito corresponde al diseño original, ya que en la actualidad los amperímetros utilizan un conversor analógico/digital para la medida de la caída de tensión en un resistor por el que circula la corriente a medir. La lectura del conversor es leída por un microprocesador que realiza los cálculos para presentar en un display numérico el valor de la corriente eléctrica circulante.

Tipos de amperímetros

Los sistemas de medida más importantes son los siguientes: magnetoeléctrico, electromagnético y electrodinámico, cada una de ellas con su respectivo tipo de amperímetro.


Magnetoeléctrico

Para medir la corriente que circula por un circuito tenemos que conectar el amperímetro en serie con la fuente de alimentación y con el receptor de corriente. Así, toda la corriente que circula entre esos dos puntos va a pasar antes por el amperímetro. Estos aparatos tienen una bobina móvil que está fabricada con un hilo muy fino (aproximadamente 0,05 mm de diámetro) y cuyas espiras, por donde va a pasar la corriente que queremos medir, tienen un tamaño muy reducido. Por todo esto, podemos decir que la intensidad de corriente, que va a poder medir un amperímetro cuyo sistema de medida sea magnetoeléctrico, va a estar limitada por las características físicas de los elementos que componen dicho aparato. El valor límite de lo que podemos medir sin temor a introducir errores va a ser alrededor de los 100 miliamperios, luego la escala de medida que vamos a usar no puede ser de amperios sino que debe tratarse de miliamperios. Para aumentar la escala de valores que se puede medir podemos colocar resistencias en derivación, pudiendo llegar a medir amperios (aproximadamente hasta 300 amperios). Las resistencias en derivación pueden venir conectadas directamente en el interior del aparato o podemos conectarlas nosotros externamente.


Electromagnético

Están constituidos por una bobina que tiene pocas espiras pero de gran sección. La potencia que requieren estos aparatos para producir una desviación máxima es de unos 2 vatios. Para que pueda absorberse esta potencia es necesario que sobre los extremos de la bobina haya una caída de tensión suficiente, cuyo valor va a depender del alcance que tenga el amperímetro. El rango de valores que abarca este tipo de amperímetros va desde los 0,5 A a los 300 A. Aquí no podemos usar resistencias en derivación ya que producirían un calentamiento que conllevaría errores en la medida. Se puede medir con ellos tanto la corriente continua como la alterna. Siendo solo válidas las medidas de corriente alterna para frecuencias inferiores a 500 Hz. También se puede agregar amperímetros de otras medidas eficientes.




Electrodinámico

Los amperímetros con sistema de medida “electrodinámico” están constituidos por dos bobinas, una fija y una móvil.





Forma de conexión

Para efectuar la medida es necesario que la intensidad de la corriente circule por el amperímetro, por lo que éste debe colocarse en serie, para que sea atravesado por dicha corriente. El amperímetro debe poseer una resistencia interna lo más pequeña posible con la finalidad de evitar una caída de tensión apreciable (al ser muy pequeña permitirá un mayor paso de electrones para su correcta medida). Para ello, en el caso de instrumentos basados en los efectos electromagnéticos de la corriente eléctrica, están dotados de bobinas de hilo grueso y con pocas espiras.

En algunos casos, para permitir la medida de intensidades superiores a las que podrían soportar los delicados devanados y órganos mecánicos del aparato sin dañarse, se les dota de un resistor de muy pequeño valor colocado en paralelo con el devanado, de forma que solo pase por éste una fracción de la corriente principal. A este resistor adicional se le denomina shunt.


Aunque la mayor parte de la corriente pasa por la resistencia de la derivación, la pequeña cantidad que fluye por el medidor sigue siendo proporcional a la intensidad total por lo que el galvanómetro se puede emplear para medir intensidades de varios cientos de amperios.

La pinza amperimétrica es un tipo especial de amperímetro que permite obviar el inconveniente de tener que abrir el circuito en el que se quiere medir la intensidad de la corriente.

Conexión de amperímetro: www.wikipedia.org



Pinza amperimetrica: www.blogger.com


VOLTIMETRO


Un voltímetro es un instrumento que sirve para medir la diferencia de potencial entre dos puntos de un circuito eléctrico.


Tipos de voltímetros
Podemos clasificar los voltímetros por los principios en los que se basa su funcionamiento.

Voltímetros electromecánicos

Estos voltímetros, en esencia, están constituidos por un galvanómetro cuya escala ha sido graduada en voltios. Existen modelos para corriente continua y para corriente alterna.


Voltímetros electrónicos

Añaden un amplificador para proporcionar mayor impedancia de entrada (del orden de los 20 mega ohmios) y mayor sensibilidad. Algunos modelos ofrecen medida de “verdadero valor eficaz” para corrientes alternas. Los que no miden el verdadero valor eficaz es porque miden el valor de pico a pico, y suponiendo que se trata de una señal sinusoidal perfecta, calculan el valor eficaz.


Voltímetros vectoriales

Se utilizan con señales de microondas. Además del módulo de la tensión dan una indicación de su fase. Se usa tanto por los especialistas y reparadores de aparatos eléctricos, como por aficionados en el hogar para diversos fines; la tecnología actual ha permitido poner en el mercado versiones económicas y al mismo tiempo precisas para el uso general. Son dispositivos presentes en cualquier casa de ventas dedicada a la electrónica.


Voltímetros digitales

Dan una indicación numérica de la tensión, normalmente en una pantalla tipo LCD. Suelen tener prestaciones adicionales como memoria, detección de valor de pico, verdadero valor eficaz (RMS), autorango y otras funcionalidades.
El sistema de medida emplea técnicas de conversión analógico-digital (que suele ser empleando un integrador de doble rampa) para obtener el valor numérico mostrado en una pantalla numérica LCD.

Modo de conexión
Para efectuar la medida de la diferencia de potencial el voltímetro ha de colocarse en paralelo; esto es, en derivación sobre los puntos entre los que tratamos de efectuar la medida. Esto nos lleva a que el voltímetro debe poseer una resistencia interna lo más alta posible, a fin de que no produzca un consumo apreciable, lo que daría lugar a una medida errónea de la tensión. Para ello, en el caso de instrumentos basados en los efectos electromagnéticos de la corriente eléctrica, estarán dotados de bobinas de hilo muy fino y con muchas espiras, con lo que con poca intensidad de corriente a través del aparato se consigue el momento necesario para el desplazamiento de la aguja indicadora.
 En la actualidad existen dispositivos digitales que realizan la función del voltímetro presentando unas características de aislamiento bastante elevadas empleando complejos circuitos de aislamiento.
En algunos casos, para permitir la medida de tensiones superiores a las que soportarían los devanados y órganos mecánicos del aparato o los circuitos electrónicos en el caso de los digitales, se les dota de una resistencia de elevado valor colocada en serie con el voltímetro, de forma que solo le someta a una fracción de la tensión total.

Imagen de: www.wikipedia.org



Imagen de: www.traxco.es






OHMETRO

Un óhmetro, Ohmnímetro, u Ohmiómetro es un instrumento para medir la resistencia eléctrica.

El diseño de un ohmiómetro se compone de una pequeña batería para aplicar un voltaje a la resistencia bajo medida, para luego mediante un galvanómetro medir la corriente que circula a través de la resistencia.

La escala del galvanómetro está calibrada directamente en ohmios, ya que en aplicación de la ley de Ohm, al ser el voltaje de la batería fijo, la intensidad circulante a través del galvanómetro sólo va a depender del valor de la resistencia bajo medida, esto es, a menor resistencia mayor intensidad de corriente y viceversa.

Existen también otros tipos de óhmetros más exactos y sofisticados, en los que la batería ha sido sustituida por un circuito que genera una corriente de intensidad constante I, la cual se hace circular a través de la resistencia R bajo prueba. Luego, mediante otro circuito se mide el voltaje V en los extremos de la resistencia.

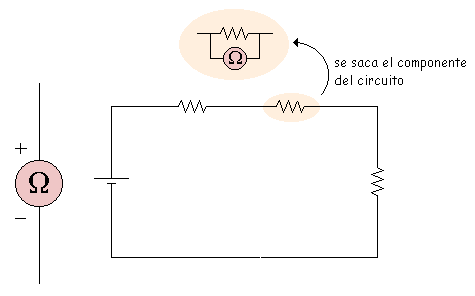

Modo de conexión

Las terminales del ohmetro se deben conectar directamente a la resistencia que se va a medir.





Imagen de: www.wikipedia.org



MEGOHMETRO

El término megóhmetro hace referencia a un instrumento para la medida del aislamiento eléctrico en alta tensión. Se conoce también como “Megger”, aunque este término corresponde a la marca comercial del primer instrumento portátil medidor de aislamiento introducido en la industria eléctrica en 1889. El nombre de este instrumento, megóhmetro, deriva de que la medida del aislamiento de cables, transformadores, aisladores, etc. Se expresa en megohmios (MΩ). Es por tanto incorrecto el utilizar el término “Megger” como verbo en expresiones tales como: se debe realizar el megado del cable… y otras similares.

En realidad estos aparatos son un tipo especial de óhmetro en el que la batería de baja tensión, de la que normalmente están dotados estos, se sustituye por un generador de alta tensión, de forma que la medida de la resistencia se efectúa con voltajes muy elevados.



Imagen de: www.drihm.com







VATIMETRO

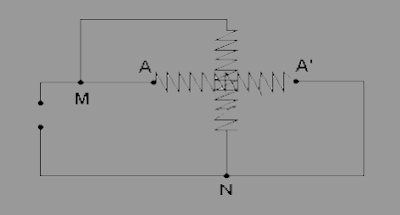

El vatímetro es un instrumento electrodinámico para medir la potencia eléctrica o la tasa de suministro de energía eléctrica de un circuito eléctrico dado. El dispositivo consiste en un par de bobinas fijas, llamadas «bobinas de corriente», y una bobina móvil llamada «bobina de potencial».

Las bobinas fijas se conectan en serie con el circuito, mientras la móvil se conecta en paralelo. Además, en los vatímetros analógicos la bobina móvil tiene una aguja que se mueve sobre una escala para indicar la potencia medida. Una corriente que circule por las bobinas fijas genera un campo electromagnético cuya potencia es proporcional a la corriente y está en fase con ella. La bobina móvil tiene, por regla general, una resistencia grande conectada en serie para reducir la corriente que circula por ella.





Imagen de: www.circutor.es


TELURÓMETRO


El telurómetro se  usa para medir la resistencia de puesta a tierra en ohmios o su resistividad en ohmios/metro mediante el método Wenner.


Método Wenner

Consiste en la inserción de cuatro electrodos de las mismas características con igual profundidad de penetración, dispuestos en linea recta en forma equidistante.

Se debe aplicar una tensión de baja frecuencia o corriente continua a los electrodos exteriores ademas se debe usar un amperimetro tambien conectado entre los mismos electrodos.



Se coloca un voltimetro conectado entre los terminales internos, y se toman medidas. Aplicando la ley de ohm R=E/I obtenemos la resistencia entre los electrodos centrales. Con estos datos y mediante la ecuación de wenner calculamos la resistividad.

ρ =                      4p*A*R
       [1 + [2A / (A2+4B2)0.5] – 2A / (4A2 + 4B2)0.5]


ρ es la resistividad del terreno
A es la distancia entre electrodos
B es la profundidad de enterramiento de los electrodos



La resistividad obtenida como resultado de las ecuaciones representa la resistividad promedio de un hemisferio de terreno de un radio igual a la separación de los electrodos. [1]
